Caramelo com ESP8266

Lista de materiais:

• O chip controlador com wifi. Usamos um chip baseado em ESP8266, mas outros chips com wifi como o ESP32 serviriam. Você pode comprar de marca, como Adafruit, ou uma versão chinesa como NodeMCU. Aqui vão alguns links para busca e compra:
  • https://lista.mercadolivre.com.br/esp8266
  • https://pt.aliexpress.com/wholesale?catId=0&SearchText=esp8266
  • Custo: 40-50 reais.
• Um relé que vai ser acionado pelo chip e funciona como interruptor para o roteador. O melhor é comprar um que já vem completo com o circuito para ser controlado. Existem pelo menos dois tipos:
  • Simples, que só tem um circuito de proteção contra descargas elétricas (diodo). Como esse:https://gitlab.com/coletivo-coolab/caramelo
    • https://produto.mercadolivre.com.br/MLB-1475000180-rele-1-canal-5v-modulo-arduino-esp8266-nodemcu-esp32-rpi-_JM#position=12&type=item&tracking_id=3ffa4add-fb97-4b2b-aaaa-9548b98b0e9c
  • Com chip, que se comunica com o controlador através de um protocolo chamado i2c. Como esse (que é o que usamos de teste):
    • https://www.sparkfun.com/products/15093
  • Custo: 15-30 reais
• Cabo USB Micro B para programar o chip
• Alimentação do chip e relé.
  • Caso o roteador seja alimentado por bateria 12V, você precisa de um transformador do tipo de carros, de 12V para 5V. https://lista.mercadolivre.com.br/carregador-celular-12v
  • Caso esteja ligado em 110/220v, vai precisar de um carregador USB normal.
• Normalmente o chip e o relé vem sem conexões e você precisa soldar um ao outro. Você pode optar por soldar diretamente na placa, ou soldar um “header” e usar “jumper cables”. Veja as fotos para entender a diferença. Não recomendamos soldar na placa, já que vai ser difícil desfazer caso necessário, e há mais risco de soldar errado. De um jeito ou de outro, vai precisar de um ferro de soldar e estanho
  • https://lista.mercadolivre.com.br/barra-de-pinos-macho-arduino
  • https://lista.mercadolivre.com.br/cabos-jumper-femea

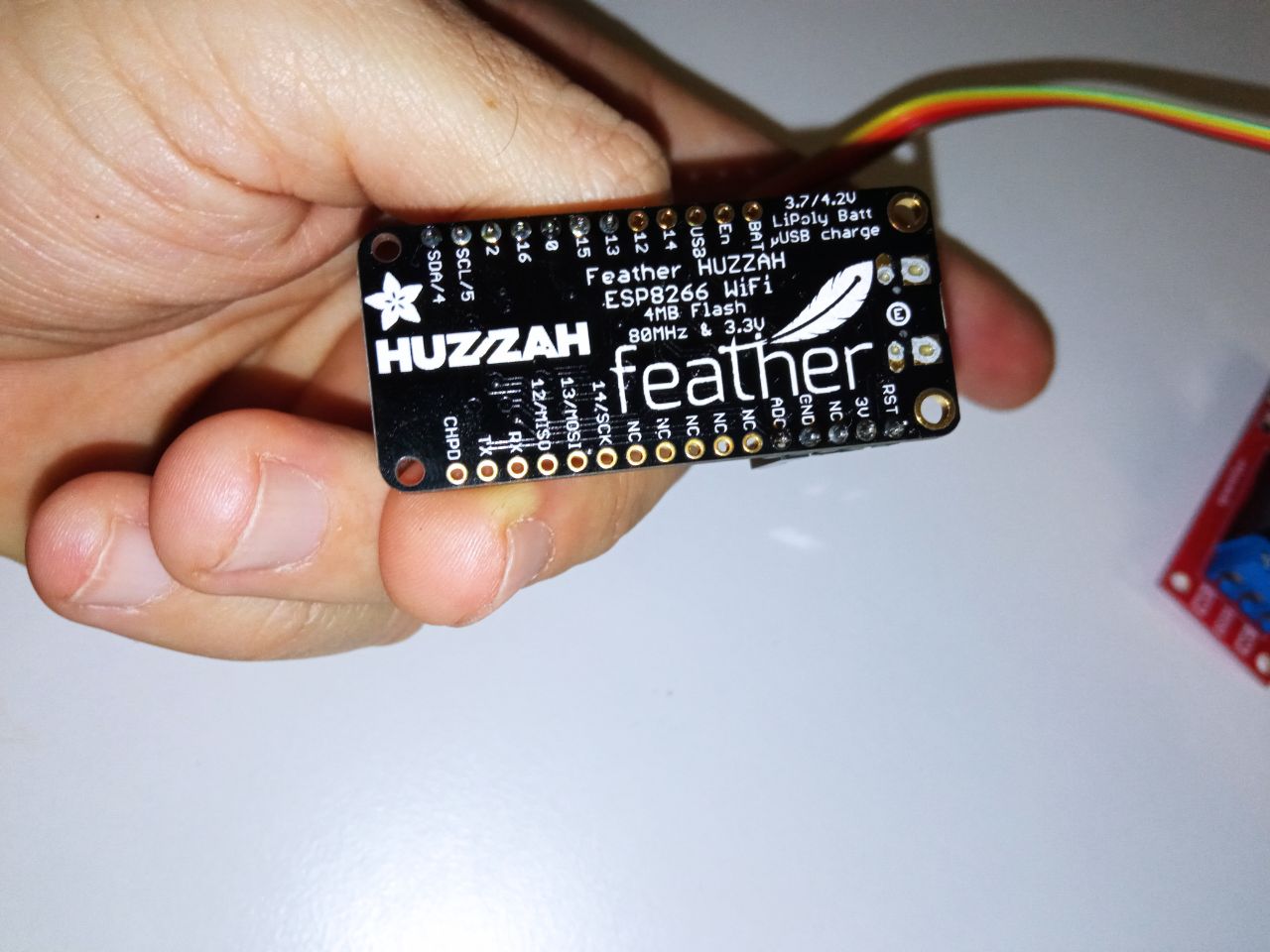

Essa é a placa ESP8266 usada. Vamos primeiro conectar ela por USB no PC e programá-la.

Programação:

• Instale e rode o software para programação do chip, a plataforma Arduino:
  • https://arduino.cc/download/
• Baixe o programa principal daqui:
  • https://gitlab.com/coletivo-coolab/caramelo/-/archive/main/caramelo-main.zip
• Abra o arquivo caramelo.ino no programa acima
• Edite as linhas com o texto: #define MY_SSID “wifissid” #define MY_PSK “wifipass” Trocando wifissid e wifipass pelo nome da rede wifi e senha. Deixe só as aspas “” caso não tenha senha.
• Apague as duas barras do começo da linha que diz //#define USING_I2C 1 Deixando assim: #define USING_I2C 1
• É possível que seja necessário instalar esses drivers no computador, para que a placa ESP8266 seja reconhecida (no linux não precisa, só mac e windows):
  • http://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
• Adicione a placa ESP8266 ao ambiente arduino.
  • Vá no menu File->Preferences
  • Adicione o texto “http://arduino.esp8266.com/stable/package_esp8266com_index.json” no “Additional boards manager URLs”
  • Agora entre em menu->tools->board->board manager. Procure por esp8266 e instale.
• Adicione a biblioteca de Ping ao programa:
  • Entre em Sketch->Include Libraries->Manage Libraries
  • Procure a biblioteca ESP8266-Ping e instale
• Se o relé tiver chip, adicione a biblioteca qwiic relay à plataforma arduino:
  • Entre em Sketch->Include Libraries->Manage Libraries
  • Procure a biblioteca qwiic relay e instale a biblioteca sparkfun qwiic relay
• Conecte a plaquinha por USB no PC
• Selecione a placa ESP8266 no menu board
• Clique na seta para subir o programa para a plaquinha

A parte elétrica:

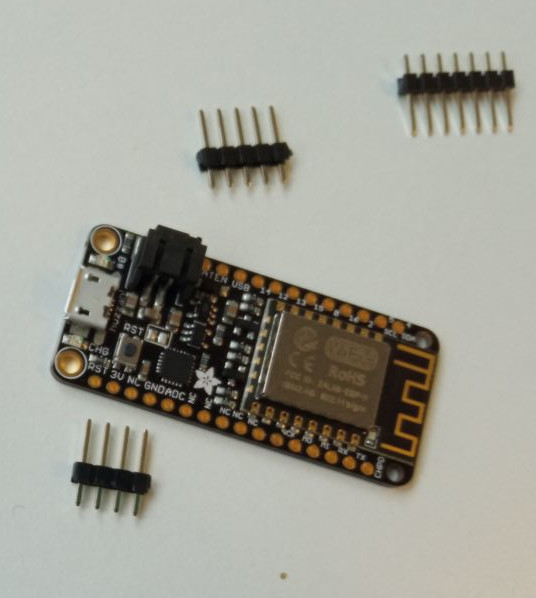

• Solde os pinos no chip e relé conforme as fotos. Vamos soldar 4 headers nos buracos RST, 3V, NC, GND (de onde vamos tirar os 3V para alimentar o relé) e mais 4 nos buracos SDA, SDL, 2, 16, de onde sai a comunicação via i2c.

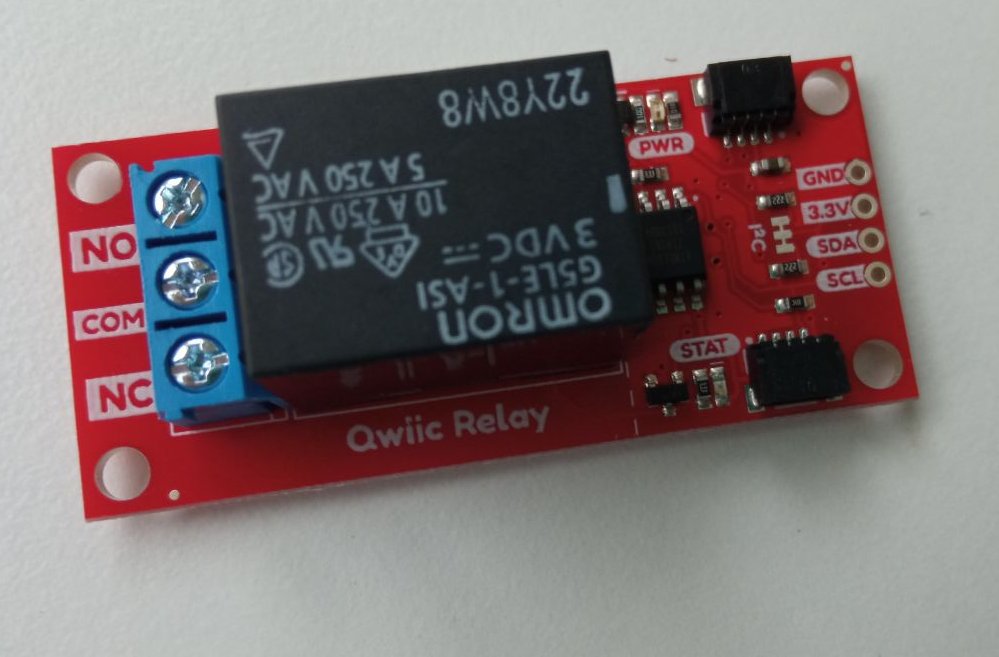

No relé, vamos soldar 4 headers - GND, 3.3V, SDA, SCL.

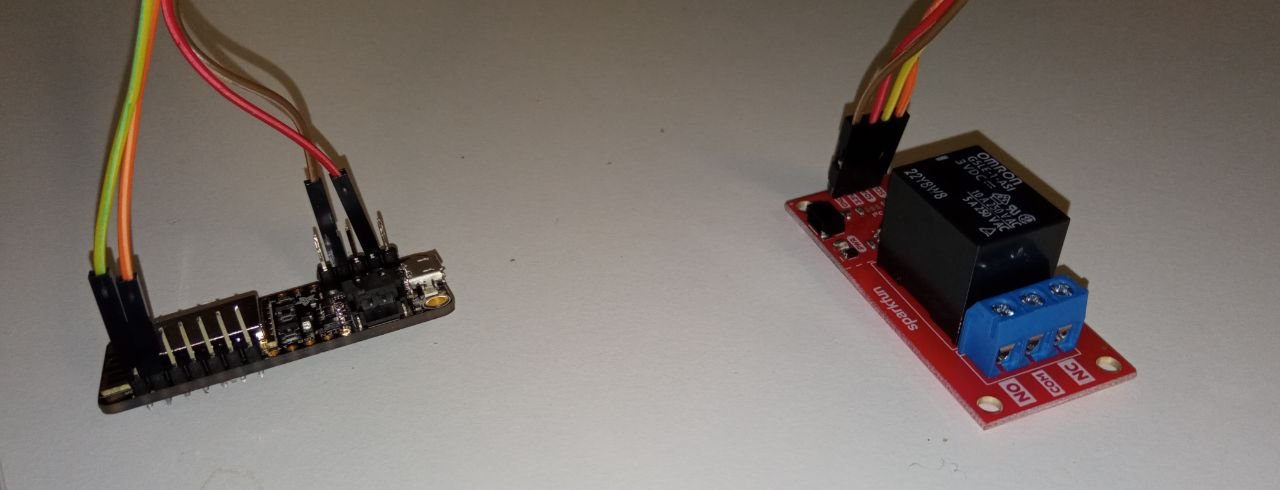

• Agora é só usar 4 fios jumper fêmea-fêmea para conectar os headers GND, 3V, SDA e SCL.

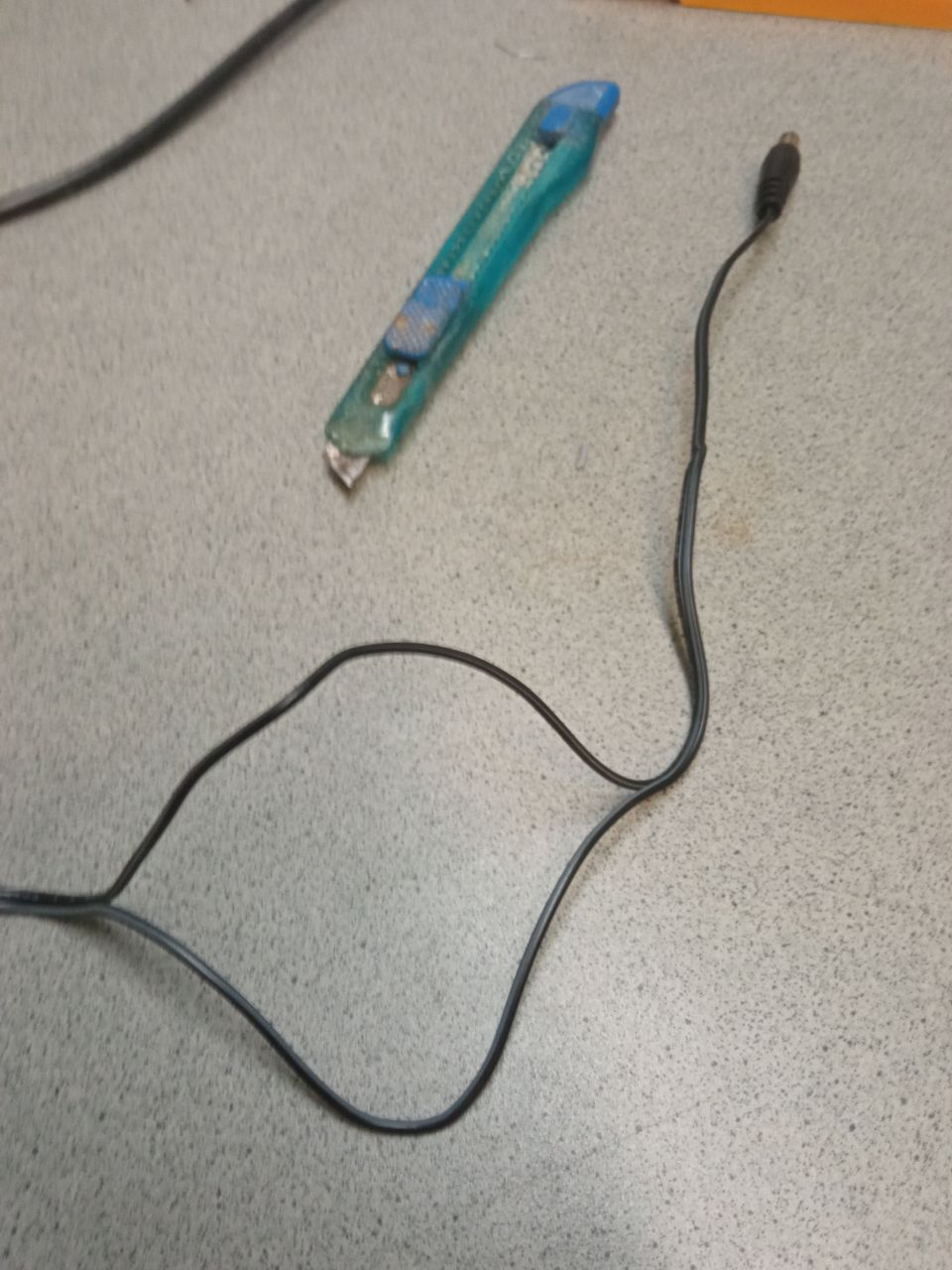

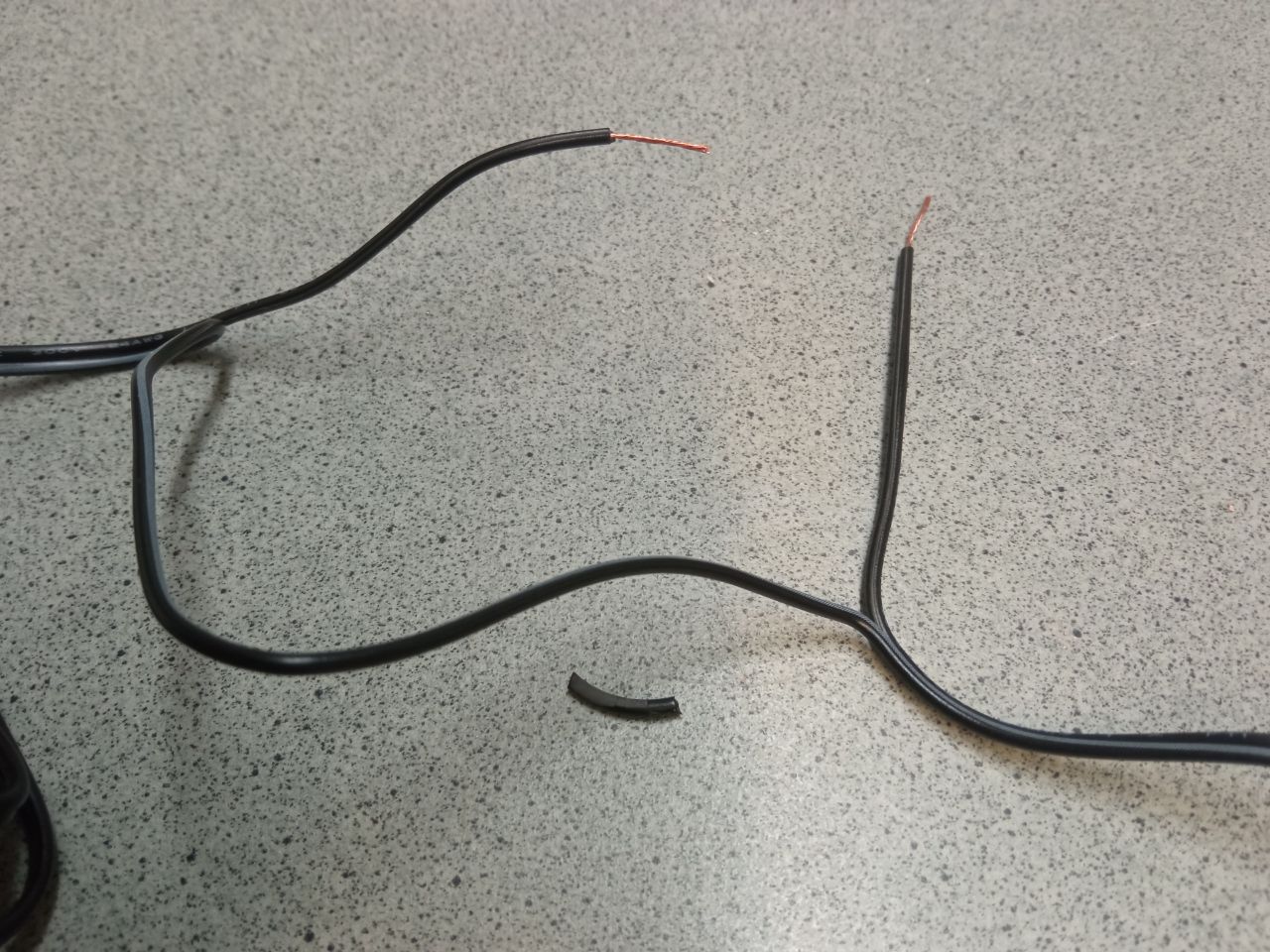

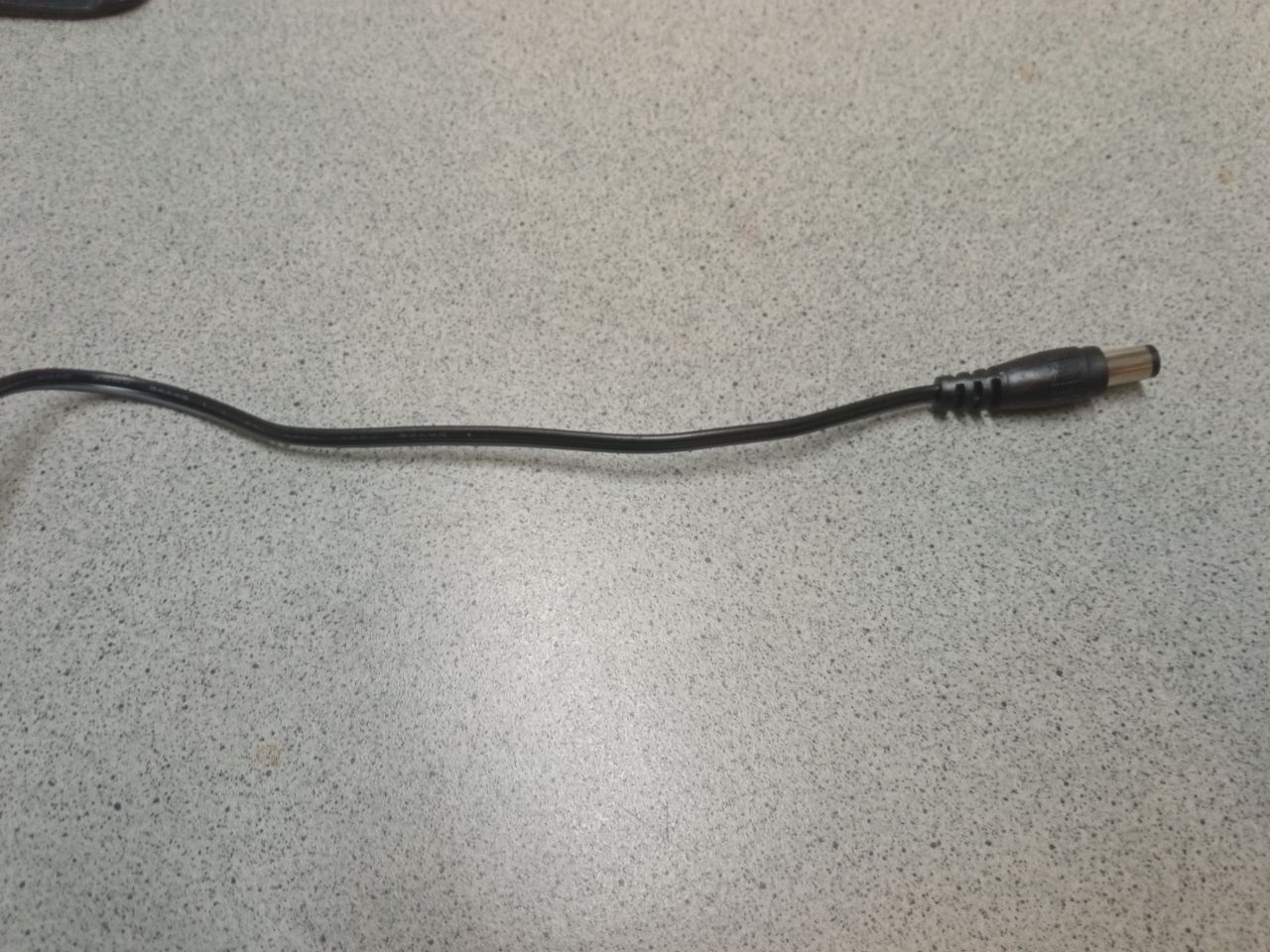

• Para que o relé funcione como interruptor, o fio de alimentação elétrica do roteador tem que passar “por dentro” do relé. Então vamos cortar e desencapar um dos lados do fio, não importa se positivo ou negativo.

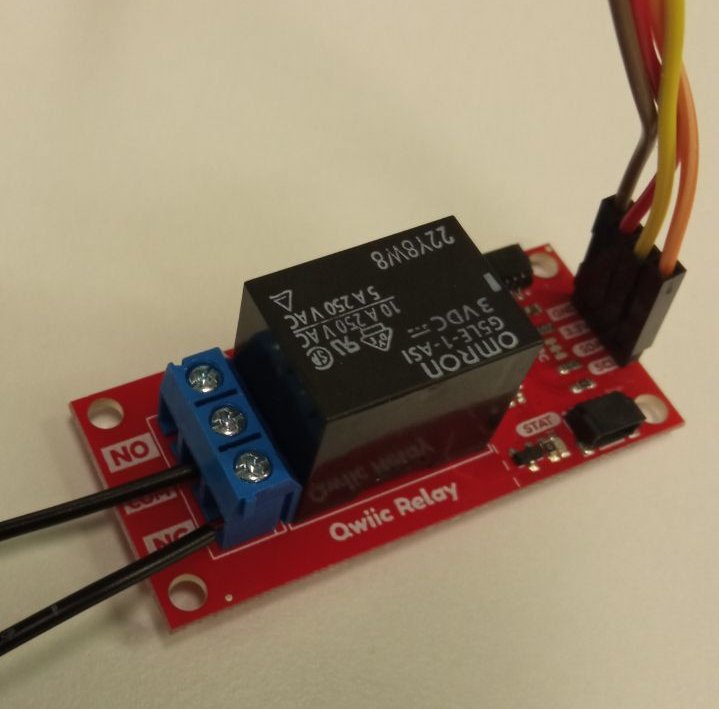

Agora use os parafusos NC (normally closed) e COM (comum) para conectar os fios desencapados. Não importa qual vai em qual.
